REFERENCES
• EADS (Compagnie Européenne de Défense Aéronotique Ulm
• BMW
• Daimler Crysler AG
• OSRAM
• Forschungszentrum Karlsruhe
• Rafi GmbH & CoKG, Berg
• Universität Hamburg, Hamburg

CARACTERISTIQUES TECHNIQUES
Matériau respirant
Pliable
Recouvrable
Antistatique
Facilité d’utilisation
Version adhèsive possible
Longueur par unité de livraison standard: 0,7 m, 7m ou 36m (1m ², 10m ², 50m ²). Également disponible en pièces.
Largeur: 1,4 m
Épaisseur: 0,5 mm
Couleur: cuivre
Poids: environ 30g / m²
Matériau: cuivre haute performance mélangé à des fibres polyester




Performances de blindage :
Champs statiques: 99,999.999% à 99,999.999.99% (nécessite un raccordement à la terre)

Champs électriques basses fréquences (courant EDF)
99,999.999% à 99,999.999.99% (nécessite un raccordement à la terre)

Champs liés aux hyper-fréquences (antennes-relais, wifi…)
70dB (99,999.99%) à 20GHz à plus de 110dB (99,999.999.999%) à 500MHz (même sans mise à la terre!)

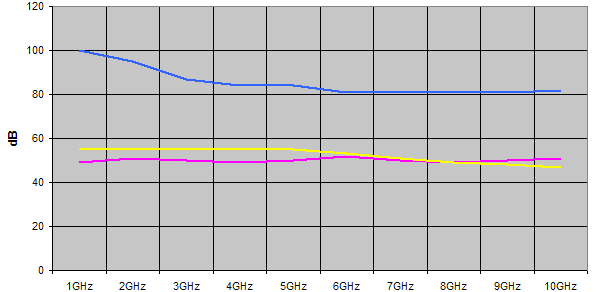

                                                       Taux d’atténuation suivant les fréquences

                            Toile                        Ros-M2 (biologa)                    Saphir (biologa)

Les mesures effectuées selon la norme MIL-STD-285 (lien PDF) confirment une très forte atténuation de rayonnements à hyper-fréquence en particulier dans le domaine du GSM, UMTS et WLAN (900MHz-2, 5 GHz). Cette réduction s'élève à 100dB (99,999.999.99%) dans le domaine du GSM, UMTS et WLAN (900MHz-2, 5 GHz).
En comparaison avec d’autres fabricants, les performances sont 100 fois plus importantes.
Même dans les gammes de fréquences très importantes comme le 20 GHz, les performances d’atténuation sont de 70dB.
Concernant les champs statiques et les champs électriques basses fréquences, les réductions sont également maximum, la condition impérative étant dans ces deux composantes de mettre la protection à la terre

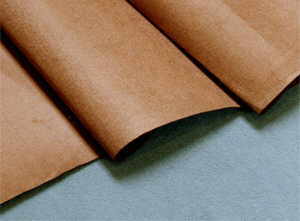

Le papier protecteur est un concept breveté de tissu sur la base d'un mélange de cuivre et de polyester. Il est facile à manipuler et à installer. Il peut sans préjudice être froissé ou plié, il ne craint pas le gel, ne se décompose pas, est perméable à l'air et peut même être coulé dans le béton. Il peut servir en utilisation extérieure.
La pose s'effectue en prenant soin de faire chevaucher les bandes entr’elles sur une largeur de quelques centimètres.
Le support doit être à cet égard exempt de poussière, de graisse et totalement sec.

Optimal pour l'application dans d'intérieur aussi bien que des secteurs extérieurs des maisons, des bureaux, des laboratoires et de la fabrication. En outre idéal pour des environnements de  chambres de mesure de la précision EMC, ou l'application dans l'espace. Ce produit offre des performances plus importantes que le voilage. En outre disponible en version adhesive





Dimension en 1,40 m de large.

1m2 est égal à une largeur de 1,40m x par une longueur de 0,70 m



Tableau d’ammortissement:
Produit:	Frequence:	Atténuation en dB	Facteur d’ammortissement:	Atténuation en %:	Exemple d’application:
Treillis Trecem	1GHz 10GHz	20dB 10dB	100 fois 10 fois	99,0% 90%	Utilisation intérieure et extérieure pour les faibles charges ( antenne-relais, lignes haute-tension…)
Tissu 2000	1GHz 10GHz	50dB 45dB	100.000 fois 30.000 fois	99,999% 99,992%	Utilisation intérieure : baldaquin, vétements, rideaux de charges moyennes à fortes
Papier Procem	1GHz 10GHz	100dB 80dB	10.000.000.000 fois 100.000.000 fois	99,999.999.99% 99,999.999%	Blindage pour chambres de mesure et pour les fortes charges habitat et tertiaire
